В данном разделе собраны идеи беседок с чертежами, которые вы можете собрать из наших коннекторов.
Металл с запасом. На годы вперёд.
Мы производим коннекторы для бруса из стали толщиной от 2 до 4 мм — это на 0,5...1 мм больше, чем у аналогов.
Коррозия "съедает" около 0,05 мм металла в год, поэтому этот запас продлит на 10–20 лет срок службы коннекторов под дождём и снегом.

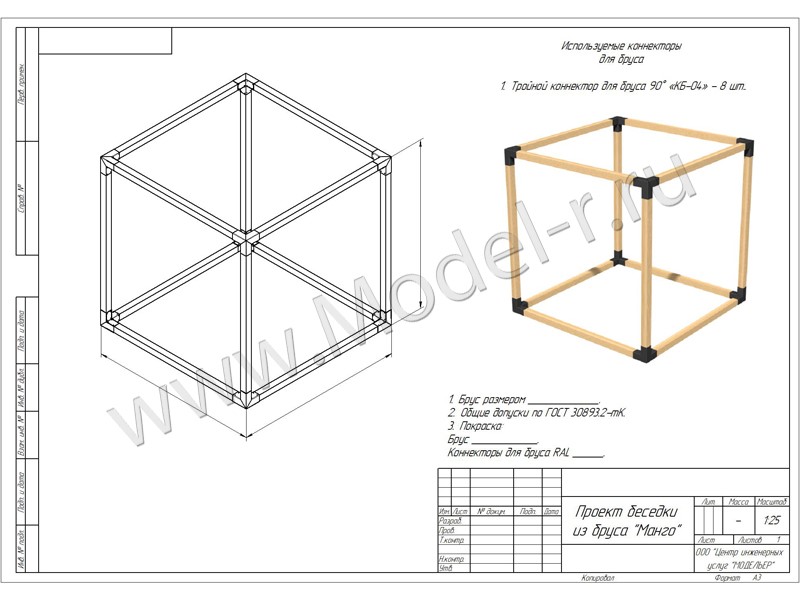

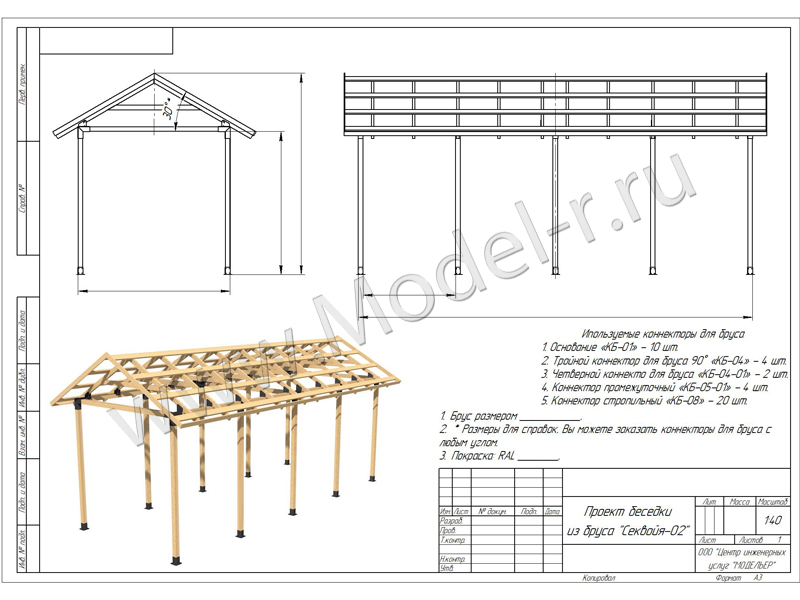

Скачайте PDF-файл с эскизом беседки или используйте 3D модель для визуализации в проекте.

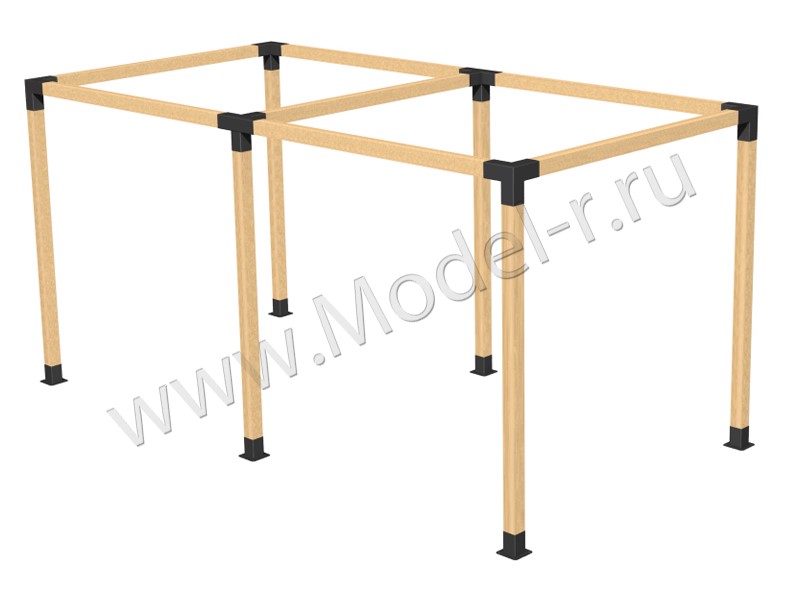

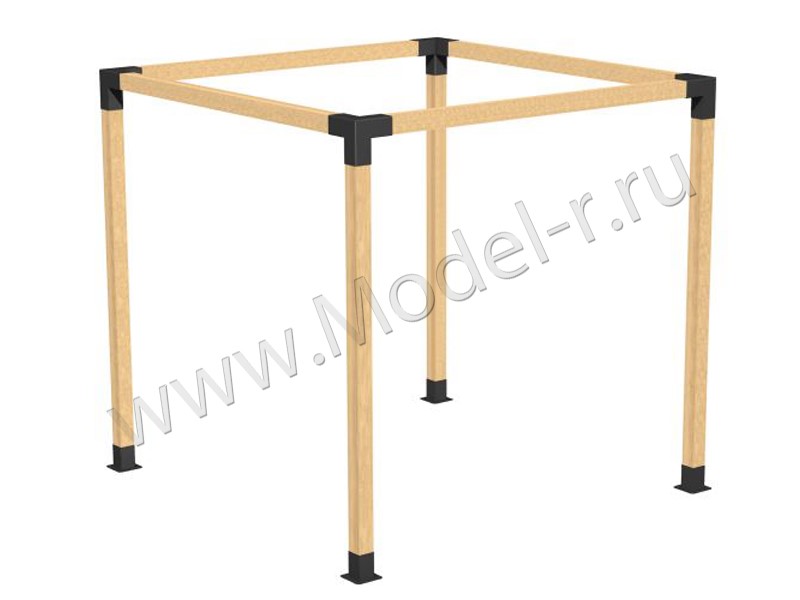

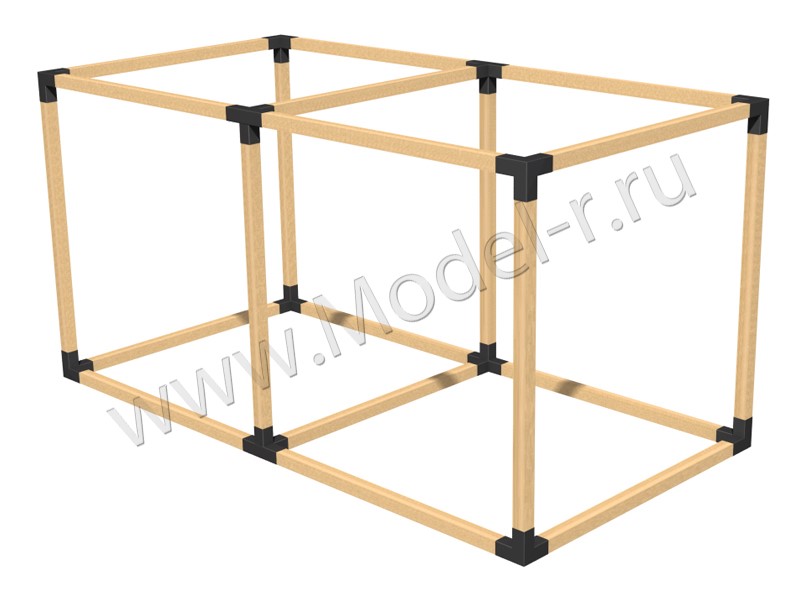

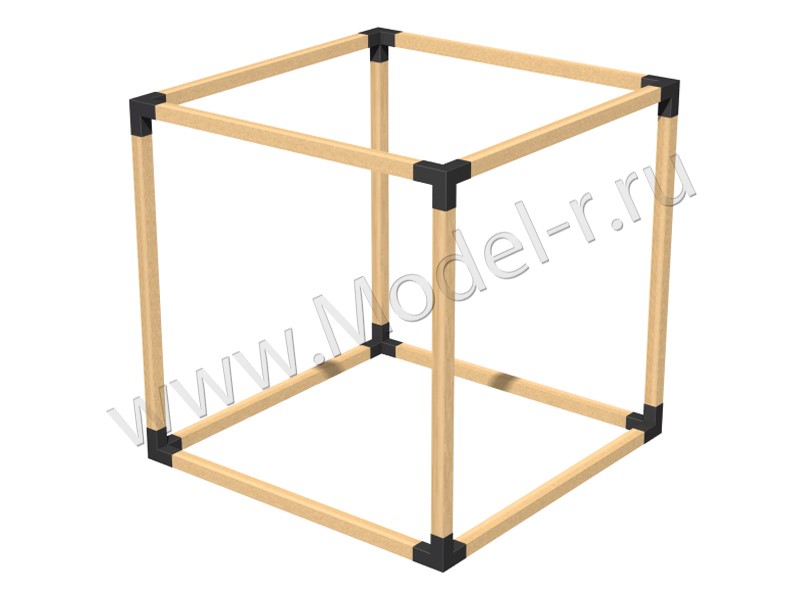

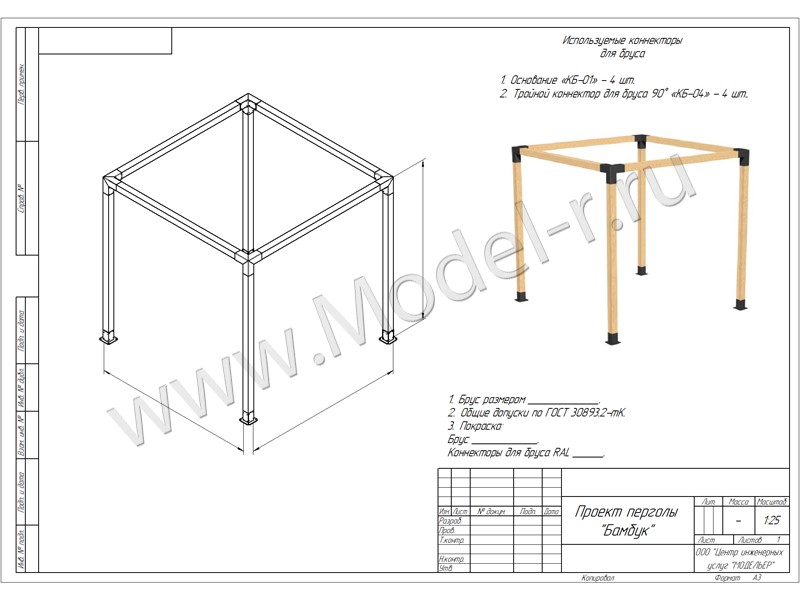

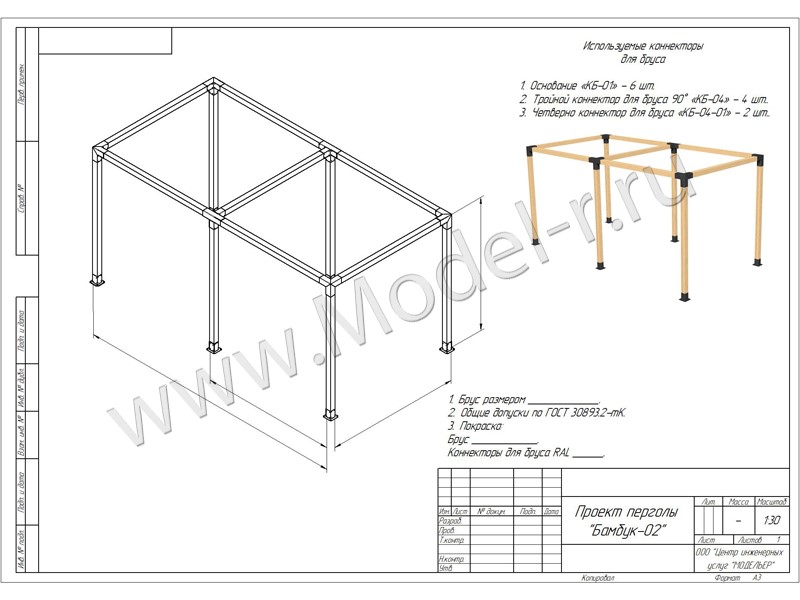

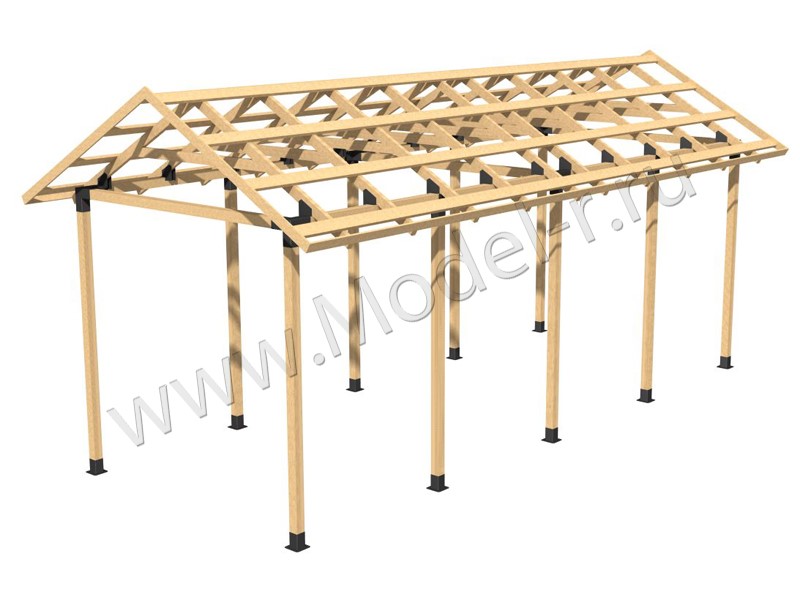

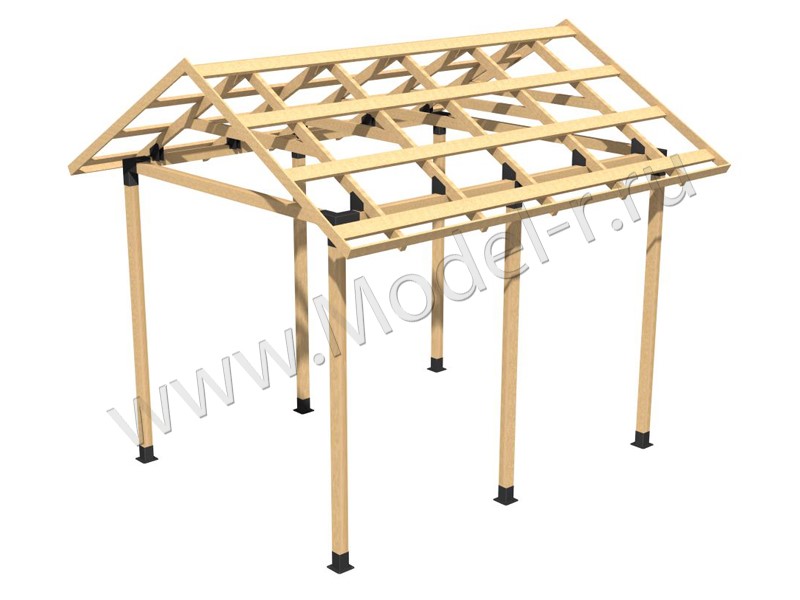

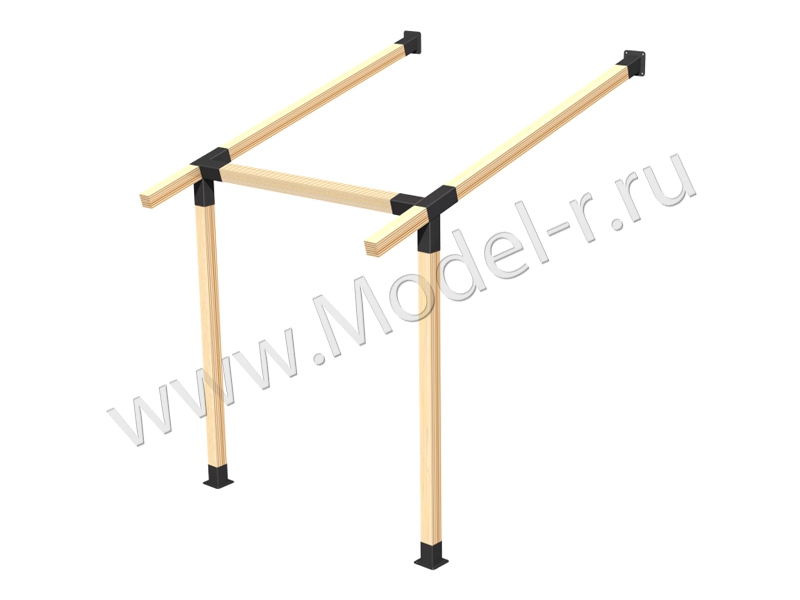

Проекты беседок с коннекторами для бруса

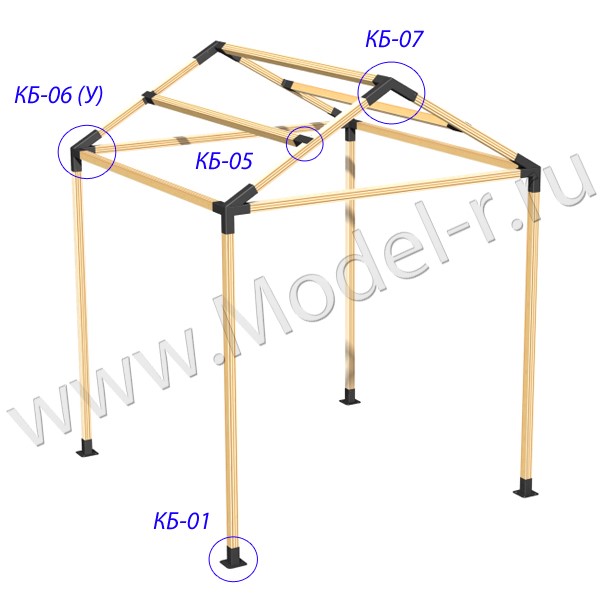

Кит набор «КНБ-01» для постройки беседки из бруса или профильной трубы
Полный набор коннекторов для сборки каркаса беседки из бруса или трубы размером 50х50, 80х80, 100х100 или 150х150 мм.
- Отверстие для бруса соответствует брусу или трубе (в отличие от других коннекторов, которые делаются из трубы с меньшим внутренним размером).
- Толщина металла 2, 3 или 4 мм в зависимости от размера бруса.
- Продуманная конструкция с отверстиями для слива.
- Саморезы в комплекте.
В набор для сборки беседки входит:
- Основание «КБ-01» - 4 шт.
- Коннектор боковой угловой 30º «КБ-06» - 4 шт.
- Коннектор коньковый торцевой 30º «КБ-07» - 2 шт.
- Коннектор промежуточный «КБ-05» - 4 шт.
- Саморезы для крепления бруса – 1 комплект.
По желанию заказчика, возможна комплектация брусом, мягкими ПВХ окнами и дверью.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Цвет коннекторов | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|
| 50x50 | 2 | Любой | 13 | КНБ01001 | 10 900 руб | |
| 80x80 | 3 | Любой | 40 | КНБ01002 | 20 140 руб | |
| 100x100 | 3 | Любой | 60 | КНБ01003 | 27 940 руб | |
| 150x150 | 4 | Любой | 170 | КНБ01004 | 60 400 руб | |
| Заказать Кит набор «КНБ-01» для постройки беседки из бруса или профильной трубы по своим размерам | ||||||

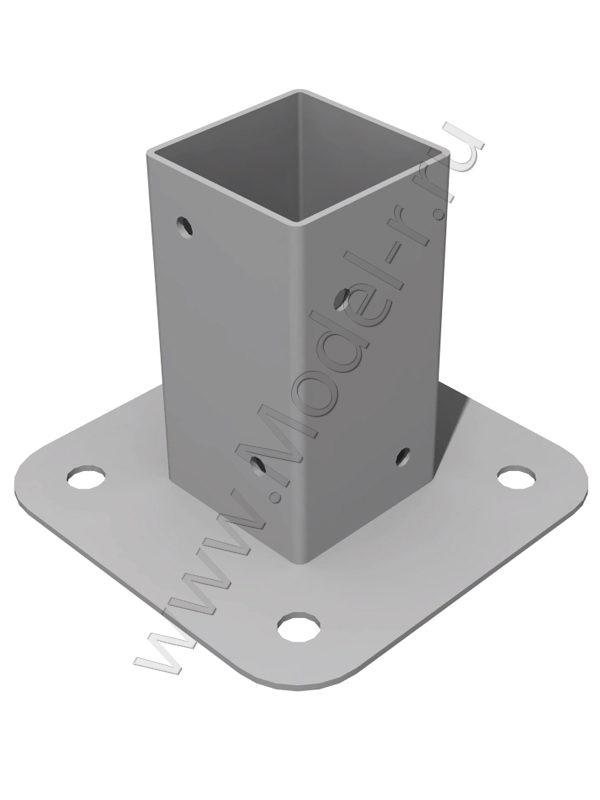

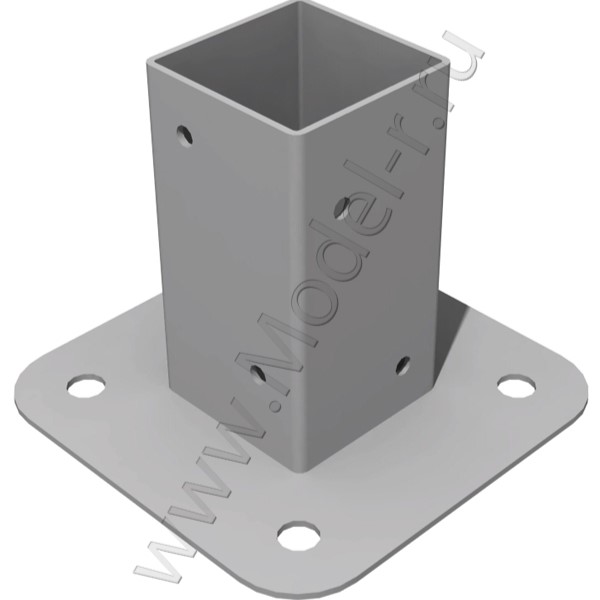

Коннектор для бруса и трубы «КБ-01»
Коннектор-основание для бруса «КБ-01» типа «Стакан» служит как несущая опора для строительного бруса или профильной трубы при изготовлении пространственных рамных конструкций. Опорный элемент для бруса изготавливается размерами 50х50, 80х80, 100х100 и 150х150 мм.
Дренажные отверстия в опоре. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа..
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 125x125x102 | Любой | 0.6 | КБ01001 | 505 руб | |
| 80x80 | 3 | 160x160x123 | Любой | 1.5 | КБ01002 | 830 руб | |
| 100x100 | 3 | 180x180x154 | Любой | 2.4 | КБ01003 | 1 150 руб | |
| 150x150 | 4 | 240x240x229 | Любой | 6 | КБ01004 | 2 250 руб | |
| Заказать Коннектор для бруса и трубы «КБ-01» по своим размерам | |||||||

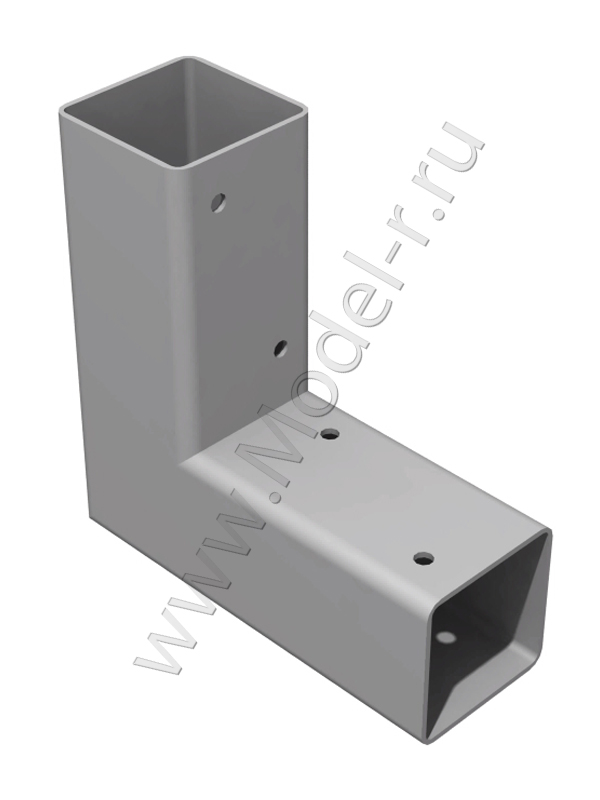

Коннектор для бруса и трубы «КБ-02»
Коннектор для бруса двойной «КБ-02» служит как соединитель для строительного бруса или профильной трубы при изготовлении пространственных рамных конструкций. Двойной коннектор для бруса (он же коннектор L-образный прямой) изготавливается с внутренними размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа..
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 150x150x54 | Любой | 0.7 | КБ02001 | 775 руб | |
| 80x80 | 3 | 200x200x86 | Любой | 2.4 | КБ02002 | 1 350 руб | |
| 100x100 | 3 | 250x250x106 | Любой | 3.8 | КБ02003 | 1 800 руб | |
| 150x150 | 4 | 380x380x158 | Любой | 11.4 | КБ02004 | 3 900 руб | |
| Заказать Коннектор для бруса и трубы «КБ-02» по своим размерам | |||||||

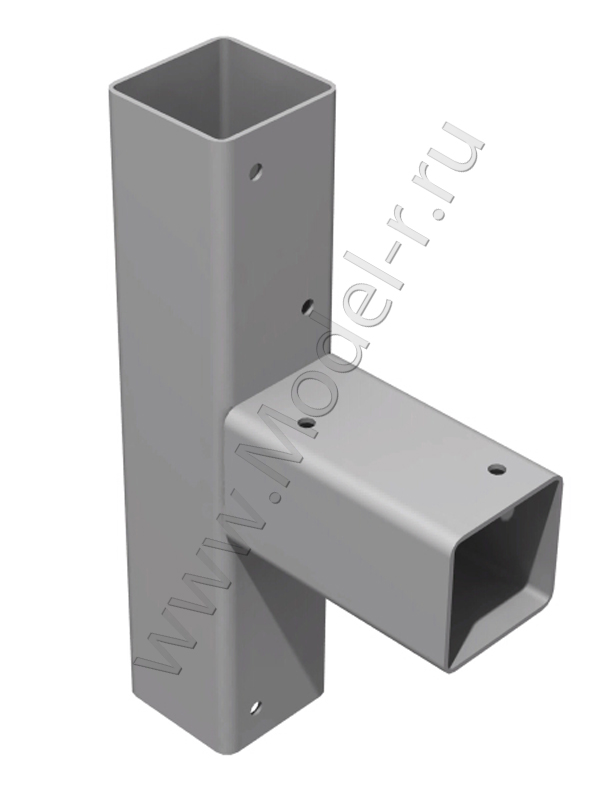

Коннектор для бруса и трубы «КБ-03»
Коннектор для бруса T-90 (тройной) «КБ-03» служит как соединитель для строительного бруса или профильной трубы в одной плоскости при изготовлении пространственных рамных конструкций. Тройной коннектор для бруса (он же коннектор Т-образный прямой) изготавливается с внутренними размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 250x152x54 | Любой | 1.1 | КБ03001 | 775 руб | |
| 80x80 | 3 | 400x243x86 | Любой | 4.3 | КБ03002 | 2 100 руб | |
| 100x100 | 3 | 500x303x106 | Любой | 6.7 | КБ03003 | 2 900 руб | |
| 150x150 | 4 | 760x459x158 | Любой | 20.2 | КБ03004 | 6 600 руб | |
| Заказать Коннектор для бруса и трубы «КБ-03» по своим размерам | |||||||

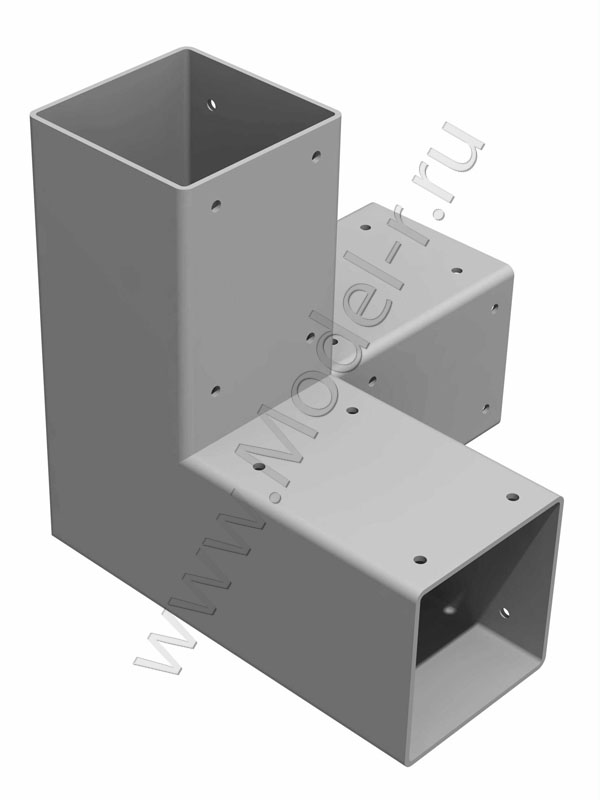

Коннектор для бруса и трубы «КБ-04»
Коннектор для бруса 3х90° (тройной) «КБ-04» служит как соединитель для строительного бруса или профильной трубы в трёх направлениях под 90° при изготовлении пространственных рамных конструкций. Тройной коннектор для бруса (он же коннектор угловой тройной) изготавливается с внутренними размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 150x150x150 | Любой | 1 | КБ04001 | 1 400 руб | |
| 80x80 | 3 | 200x200x200 | Любой | 3.1 | КБ04002 | 2 200 руб | |
| 100x100 | 3 | 250x250x250 | Любой | 4.9 | КБ04003 | 2 750 руб | |
| 150x150 | 4 | 380x380x380 | Любой | 15 | КБ04004 | 5 700 руб | |
| Заказать Коннектор для бруса и трубы «КБ-04» по своим размерам | |||||||

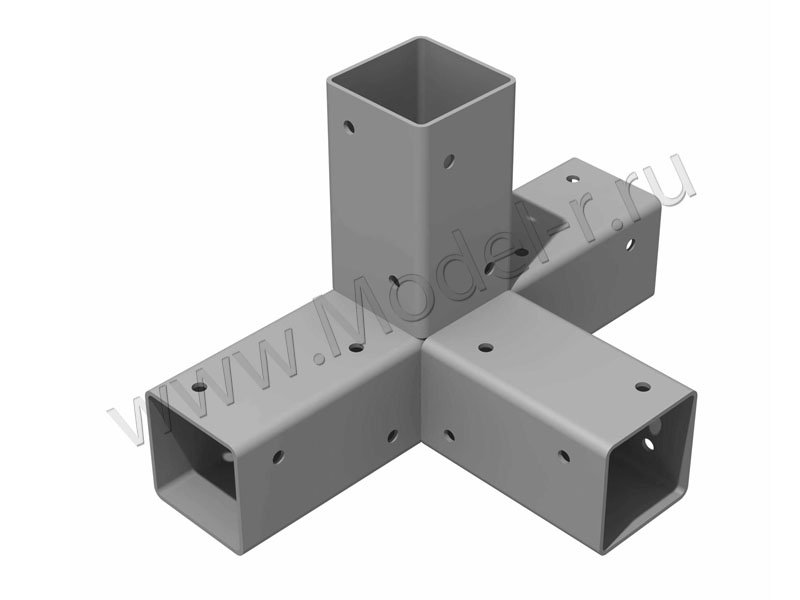

Коннектор для бруса и трубы «КБ-04-01»
Коннектор для бруса четверной «КБ-04-01» служит как соединитель для строительного бруса при изготовлении пространственных рамных конструкций. Четверной коннектор для бруса (он же коннектор проходной боковой) изготавливается с внутренними размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 246х150х150 | Любой | 1.4 | КБ04001-1 | 1 450 руб | |
| 80x80 | 3 | 314х200х200 | Любой | 4.1 | КБ04002-1 | 3 200 руб | |
| 100x100 | 3 | 394х250х250 | Любой | 6.5 | КБ04003-1 | 4 600 руб | |
| 150x150 | 4 | 602х380х380 | Любой | 20 | КБ04004-1 | 7 500 руб | |
| Заказать Коннектор для бруса и трубы «КБ-04-01» по своим размерам | |||||||

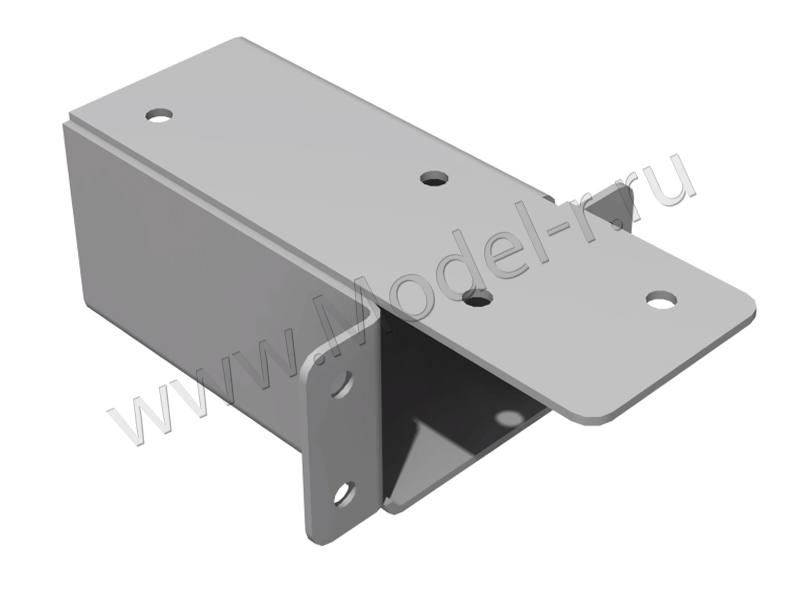

Коннектор для бруса и трубы «КБ-05»
Коннектор для бруса «КБ-05» — элемент, позволяющий закрепить брус или профильную трубу между основными (несущими) элементами конструкции. Например, его можно использовать на крыше или стенах беседки как дополнительную опору для покрытия. Боковой, промежуточный или опорный коннектор для бруса размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 150x94x54 | Любой | 0.38 | КБ05001 | 395 руб | |
| 80x80 | 3 | 200x126x86 | Любой | 1.1 | КБ05002 | 655 руб | |
| 100x100 | 3 | 250x145x106 | Любой | 1.7 | КБ05003 | 935 руб | |
| 150x150 | 4 | 350x208x158 | Любой | 4.7 | КБ05004 | 1 900 руб | |
| Заказать Коннектор для бруса и трубы «КБ-05» по своим размерам | |||||||

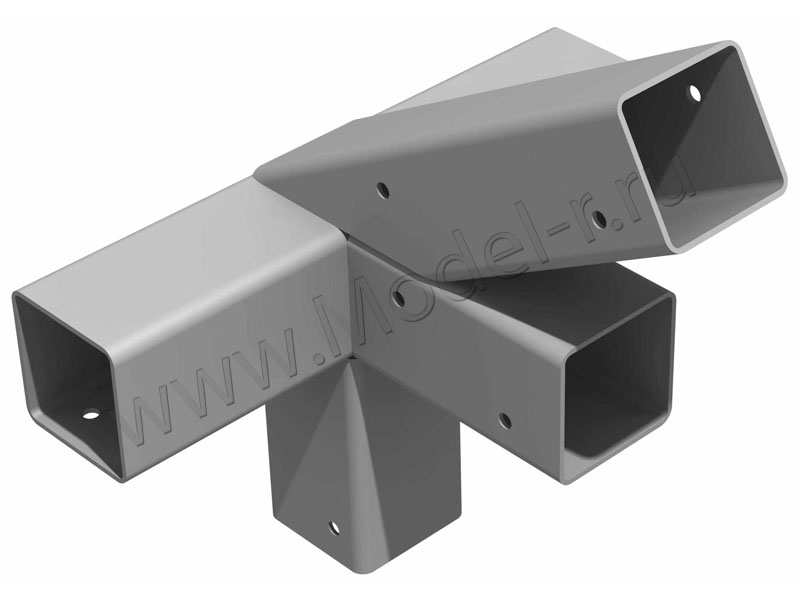

Коннектор для бруса и трубы «КБ-06»
Коннектор для бруса «КБ-06» — это проходной или угловой элемент позволяющий закрепить брус или профильные трубы между собой при сборке беседки с наклонной крышей. Стандартный угол коннектора 30°. Возможно изготовление с углами 15° и 45°. Коннектор для бруса «КБ-06» (коннектор средний угловой 30 градусов и коннектор для бруса боковой угловой 30 градусов) изготавливается с внутренними размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 252х250х198 (П) | Любой | 1.8 | КБ06001-1 | 1 550 руб | |
| 50x50 | 2 | 250х200х150 (У) | Любой | 1.5 | КБ06001-2 | 1 250 руб | |
| 80x80 | 3 | 400х393х303 (П) | Любой | 7.2 | КБ06002-1 | 3 400 руб | |
| 80x80 | 3 | 352х303х200 (У) | Любой | 4.9 | КБ06002-2 | 2 400 руб | |
| 100x100 | 3 | 500х478х356 (П) | Любой | 11 | КБ06003-1 | 4 800 руб | |
| 100x100 | 3 | 425х356х250 (У) | Любой | 7.4 | КБ06003-2 | 3 300 руб | |
| 150x150 | 4 | 760х709х512 (П) | Любой | 33 | КБ06004-1 | 11 000 руб | |
| 150x150 | 4 | 630х512х381 (У) | Любой | 22 | КБ06004-2 | 7 350 руб | |
| Заказать Коннектор для бруса и трубы «КБ-06» по своим размерам | |||||||

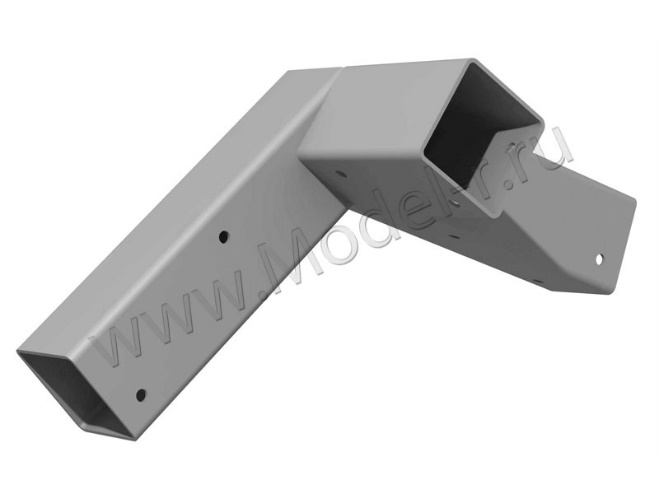

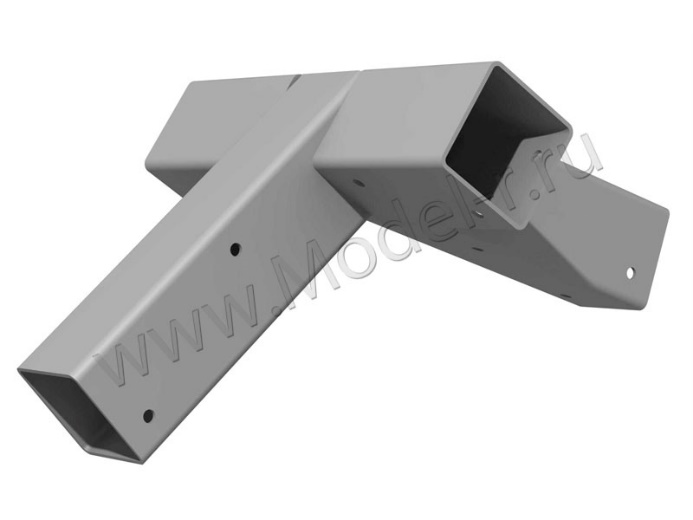

Коннектор для бруса и трубы «КБ-07»
Коньковый коннектор для бруса «КБ-07» — это проходной или торцевой элемент, позволяющий закрепить брусья или профильные трубы в верхней части беседки между собой при сборке беседки с наклонной крышей. Коннектор для бруса коньковый «КБ-07» изготавливается с внутренними размерами 50х50, 80х80, 100х100 и 150х150 мм.
Имеются отверстия для крепления бруса. Сталь, порошковая покраска.
Возможно изготовление по вашим размерам. Согласовываем чертеж в течение часа.
Для получения технических чертежей и трёхмерных моделей нажмите на код товара.
Нажмите иконку корзины, чтобы добавить коннектор в форму заказа.
| Размер бруса, мм | Толщина металла, мм | Габариты (ДхШхВ), мм | Цвет | Вес, кг | Код товара | Цена, руб | |
|---|---|---|---|---|---|---|---|
| 50x50 | 2 | 346х246х147 (П) | Любой | 1.8 | КБ07001-1 | 1 450 руб | |
| 50x50 | 2 | 346х150х147 (Т) | Любой | 1.5 | КБ07001-2 | 1 150 руб | |
| 80x80 | 3 | 433х400х200 (П) | Любой | 5.9 | КБ07002-1 | 3 200 руб | |
| 80x80 | 3 | 433х243х200 (Т) | Любой | 4.7 | КБ07002-2 | 2 300 руб | |
| 100x100 | 3 | 520х500х242 (П) | Любой | 8.9 | КБ07003-1 | 4 600 руб | |
| 100x100 | 3 | 502х303х242 (Т) | Любой | 7 | КБ07003-2 | 3 200 руб | |
| 150x150 | 4 | 760х693х337 (П) | Любой | 25 | КБ07004-1 | 7 500 руб | |
| 150x150 | 4 | 693х459х337 (Т) | Любой | 19.2 | КБ07004-2 | 7 200 руб | |
| Заказать Коннектор для бруса и трубы «КБ-07» по своим размерам | |||||||

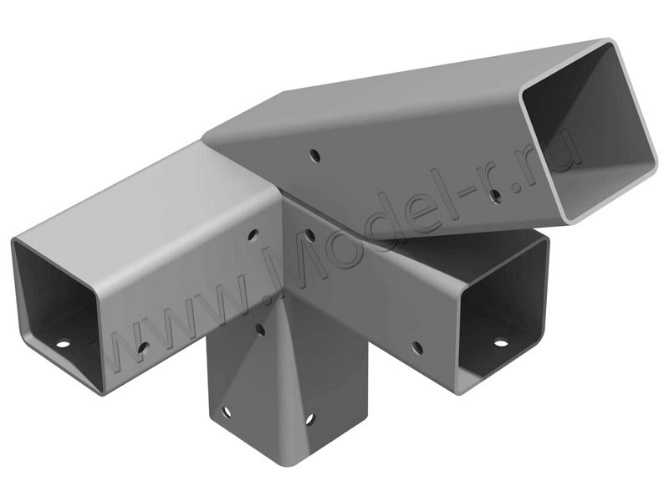

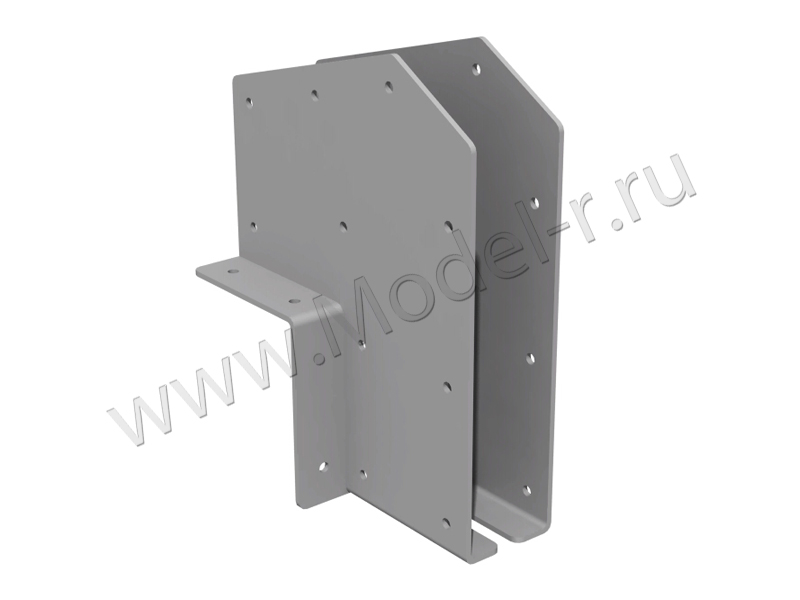

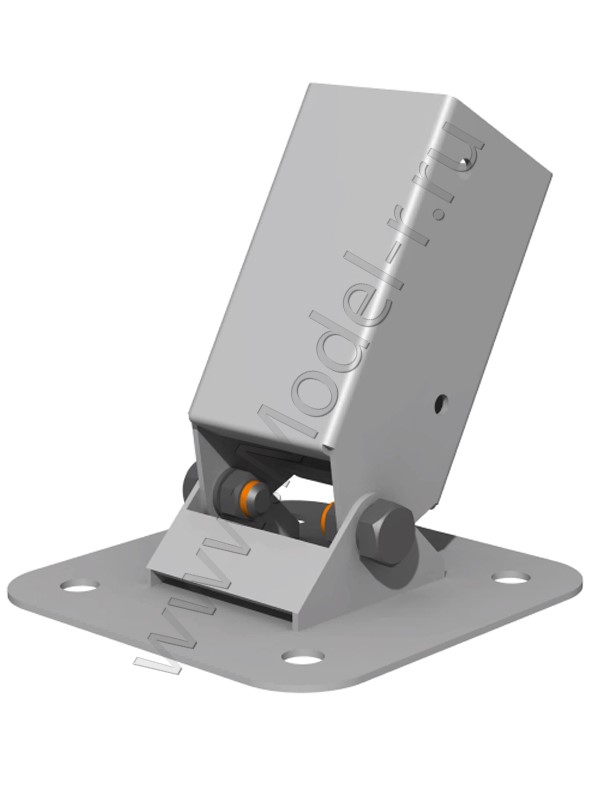

Нестандартные коннекторы для бруса, которые уже выпускались нами один или более раз

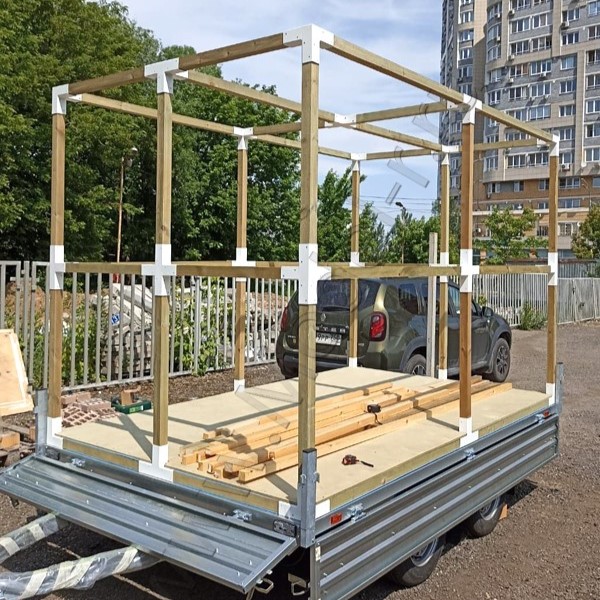

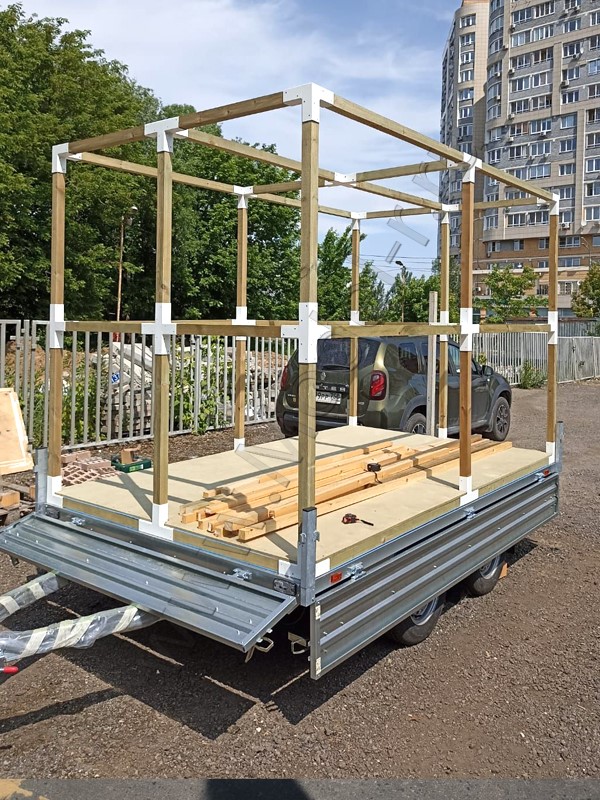

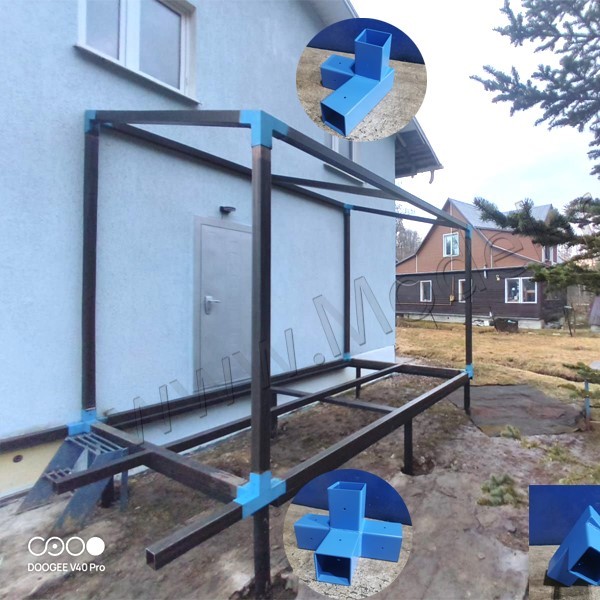

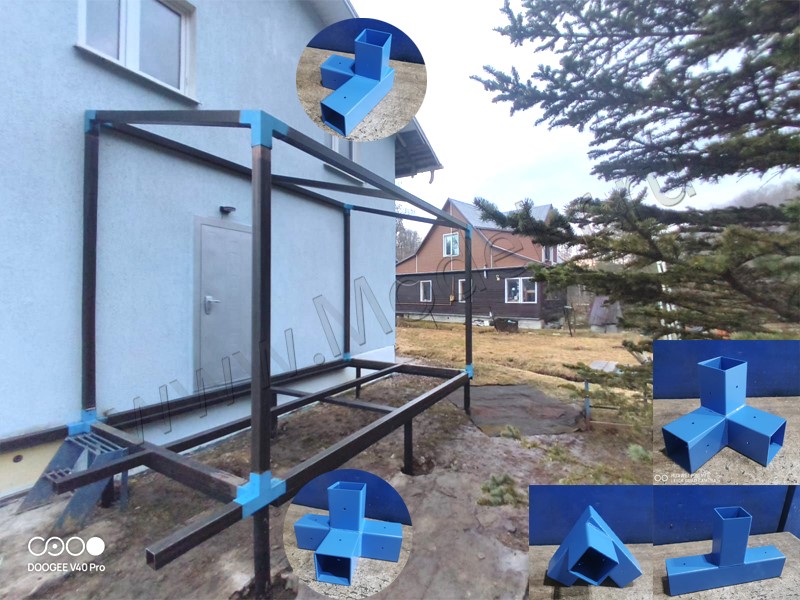

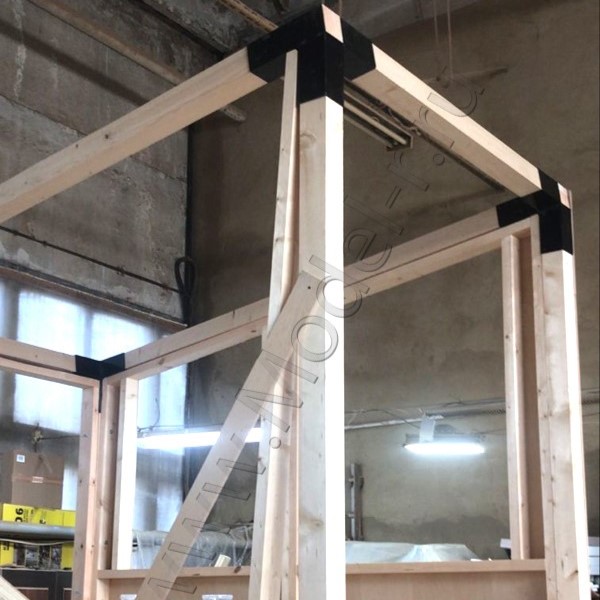

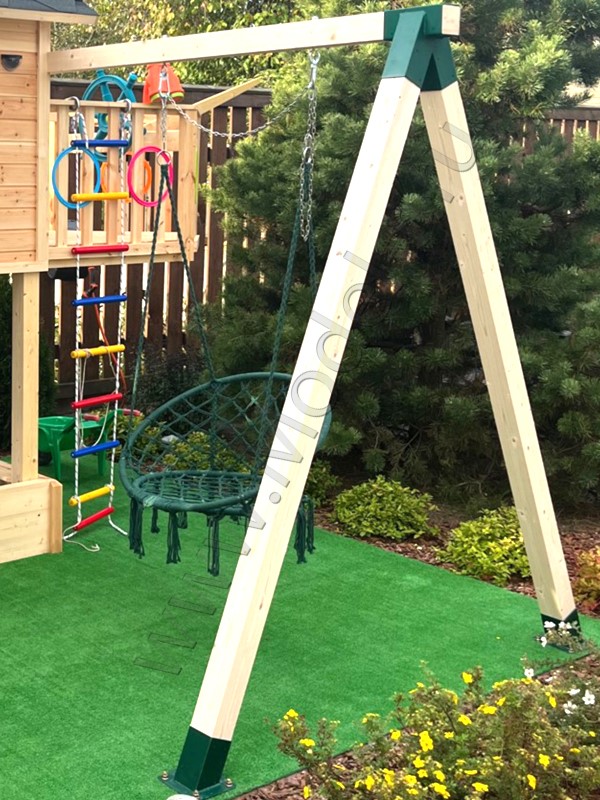

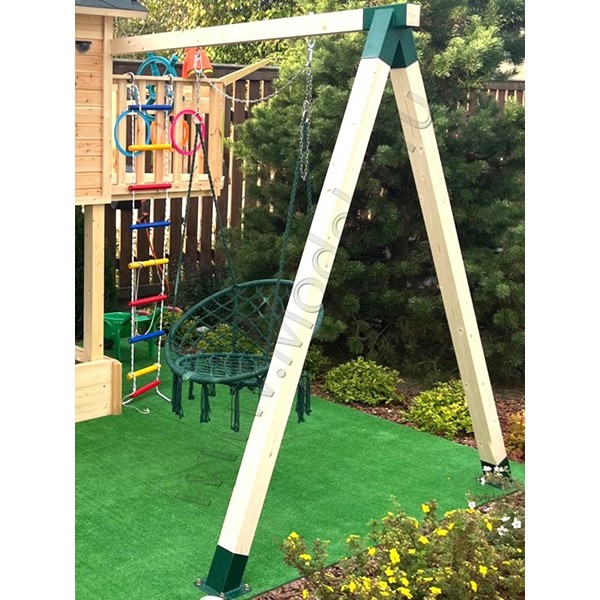

Фото коннекторов соединителей для бруса
Наше производство
Компания «Модельер» имеет собственное производство изделий в Московской области. Мы выполняем оперативное производство продукции.
Мы производим конструкции для:
