Установка для автоматической сварки арматуры под флюсом «Сапфир»

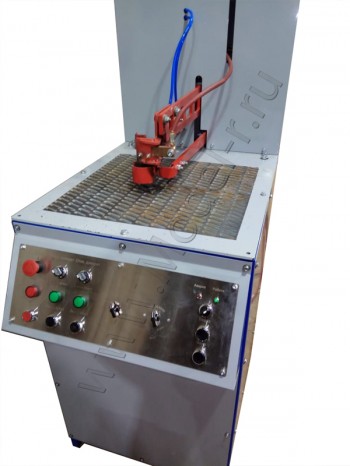

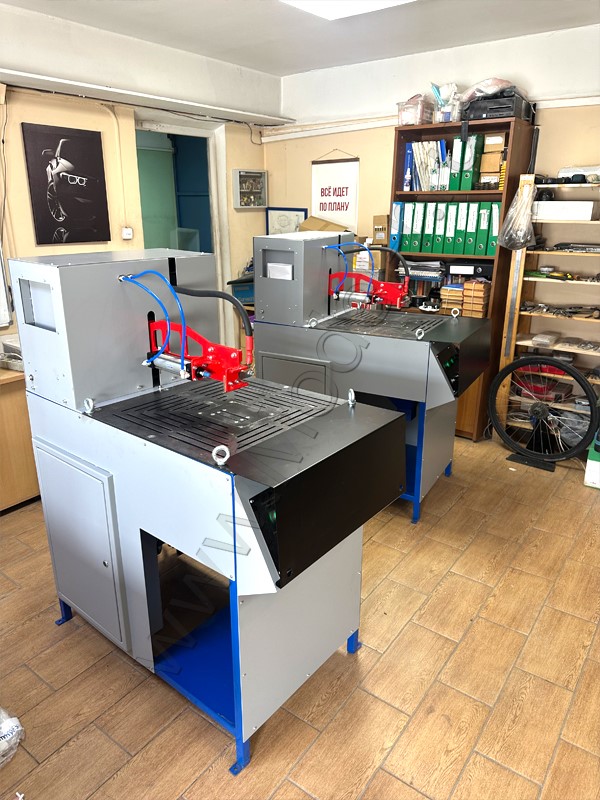

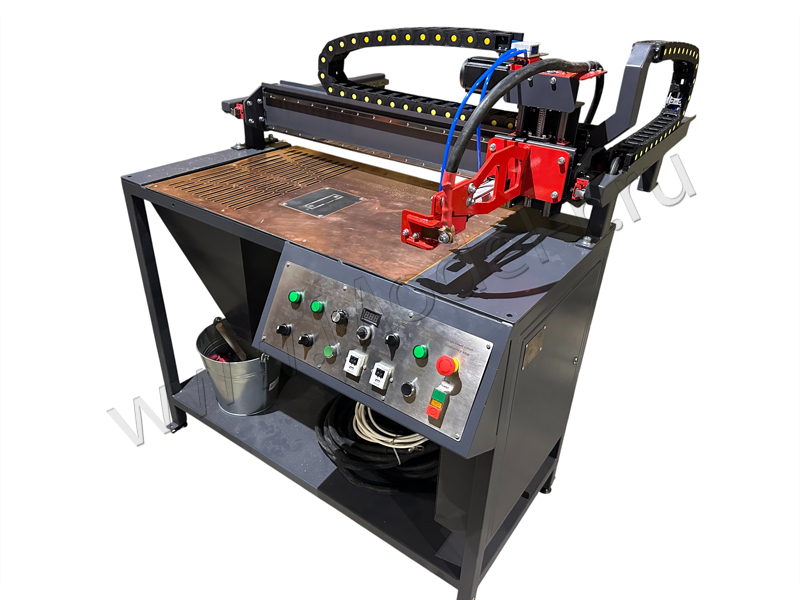

Станок сварки арматуры под флюсом

 Станок предназначен для автоматической сварки закладных деталей под флюсом.

 Станок позволяет получить тип сварного соединения Т1-Мф по ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры».

Конкурентные преимущества:

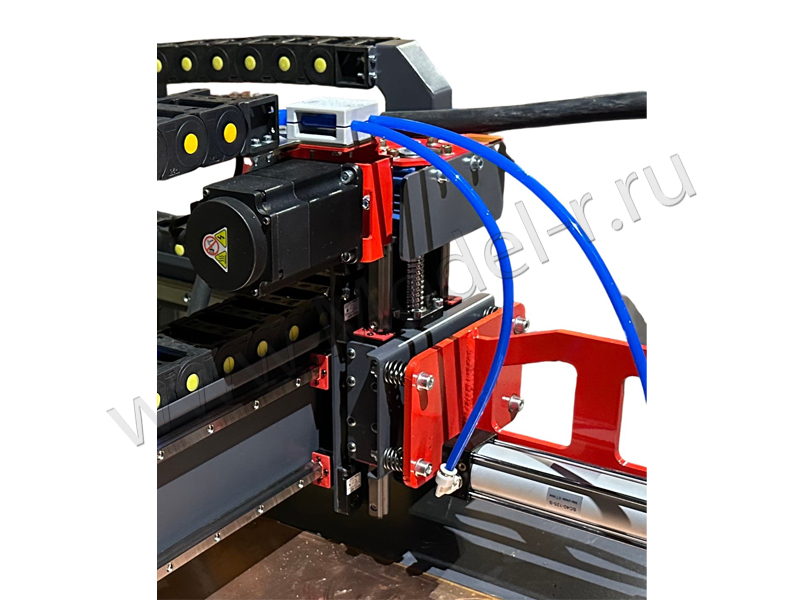

 В отличии от конкурентов, которые используют для подачи арматуры пневмоцилиндры, в данном оборудовании приводом является ШВП (шарико-винтовая передача) в сочетании с шаговым двигателем, который управляется контроллером. Благодаря этому осуществляется подача арматуры во время процесса сварки. Это позволяет задавать параметры сварки для каждого этапа процесса (поджиг, горение, проковка). Задание параметров осуществляется с помощью сенсорной цифровой панели.

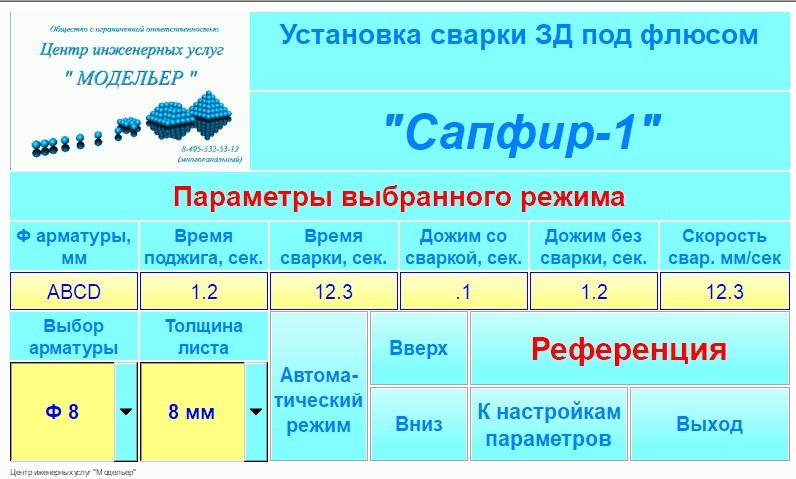

задание параметров сварки

Технические характеристики:

  • Диаметры свариваемой арматуры:
    Сапфир-01: 8-24 мм;
    Сапфир-02: 8-32 мм.
  • Длина от 80 мм, ограничена вертикальной жесткостью арматурного стержня;
  • Время цикла сварки от 10 сек (для 8 мм арматуры, до 14 сек для 22 мм арматуры);
  • Напряжение питания ~380 В;
  • Источник тока:

    Сапфир-01: ВДУ-1202, 102 кВт, ток сварки под флюсом 200-1250 А, 1160х690х1025 мм, максимальная потребляемая мощность 103 кВт.

    Сапфир-02: ВДУ-1601, 132 кВт, ток сварки под флюсом 200-1600 А, 1160х680х1025 мм, максимальная потребляемая мощность 133 кВт.

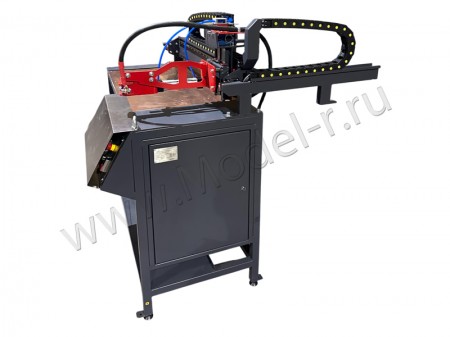

NEW! Отличительная особенность моделей 2022г.:

  • Электромагнитный прижим заготовки к столу;
  • Автоматическая регулировка подъема сварочной головки в зависимости от толщины листа и длины арматурных стержней.
zvezdi Скачать руководство по эксплуатации
Сапфир-01: 1 050 000 руб.
Сапфир-02: 1 400 000 руб.

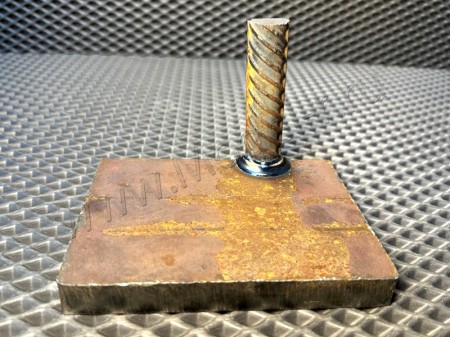

Во время цикла сварки таврового соединения арматуры и закладной детали происходит автоматическое регулирование расстояния между концом арматуры и закладной деталью, которое запрограммировано на предприятии-изготовителе в зависимости от диаметра арматуры.

ЗАКАЗАТЬ СТАНОК ДЛЯ СВАРКИ АРМАТУРЫ

Устройство и принцип работы станка

Подключение станка «САПФИР»:

Шаг 1 из 8 Подключаем к сети
Шаг 2 из 8 Соединяем фишку с ВДУ
Шаг 3 из 8 Контроль включения
Шаг 4 из 8 Воздух
Шаг 5 из 8 Управление
Шаг 6 из 8 Режим работы
Шаг 7 из 8 Пуск станка
Шаг 8 из 8 Сварка

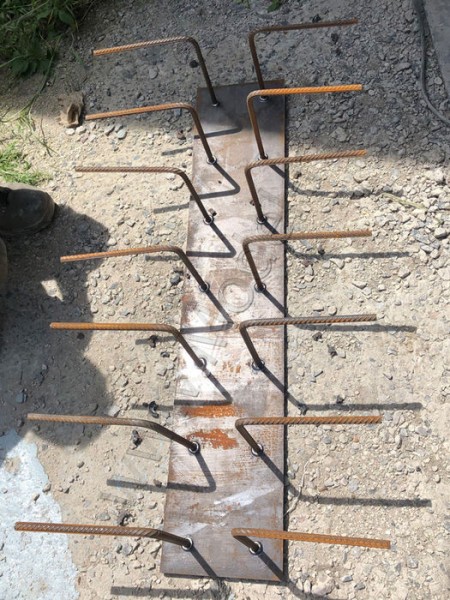

Фото и видео сварки арматуры под флюсом

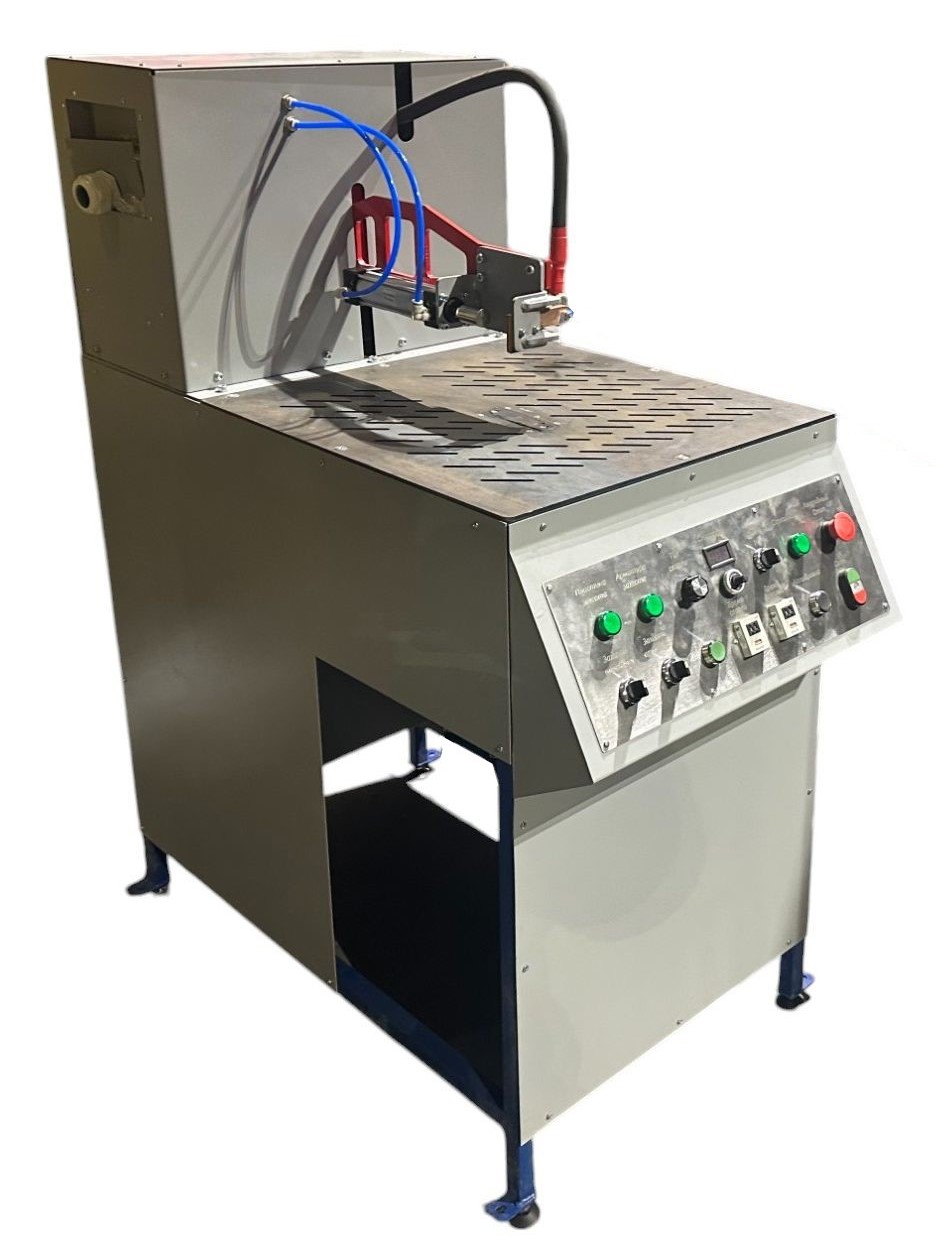

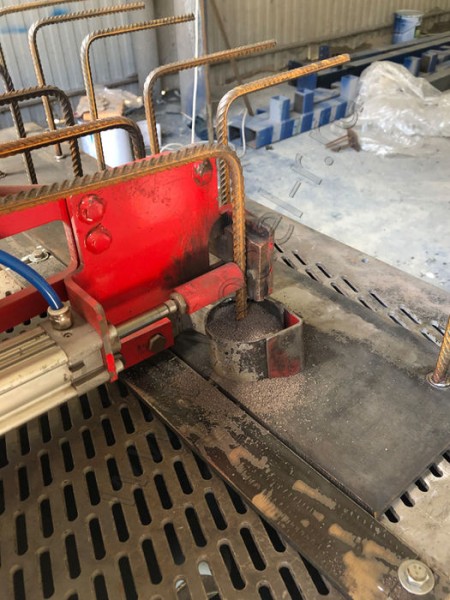

svarka armatury pod flyusom

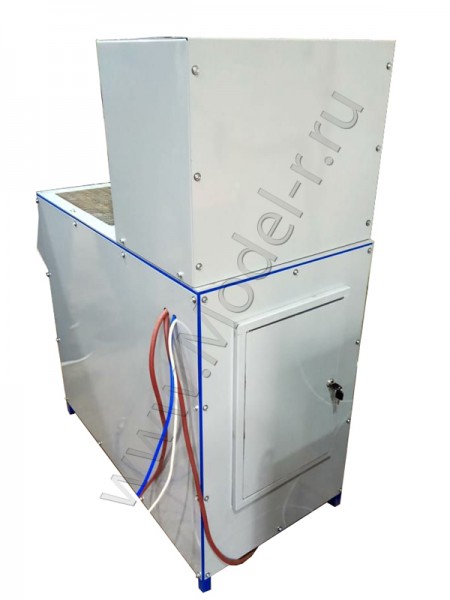

stanok svarki armatury

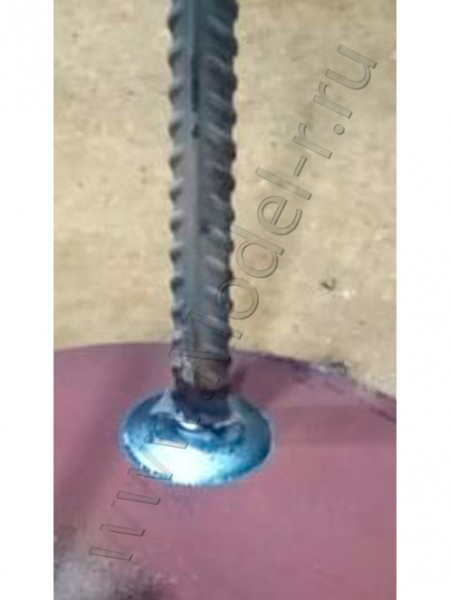

svarka zakladnyh pod flyusom

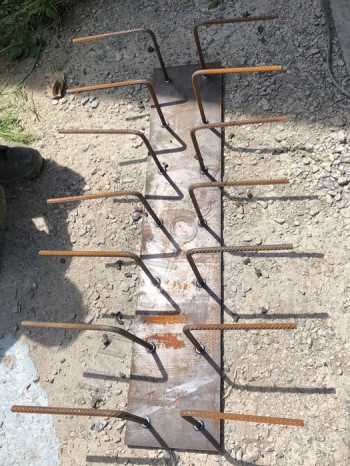

stanok dlia svarki armatury
svarka armatury pod fliusom

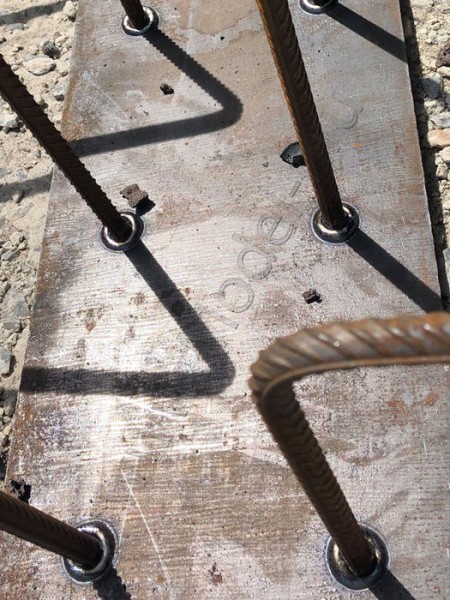

ustanovka svarki armatury
stanok svarki armatury

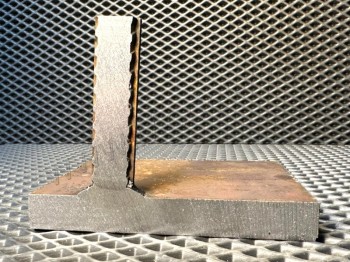

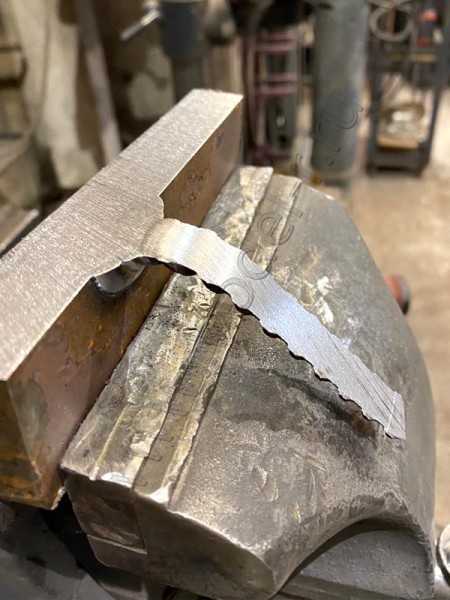

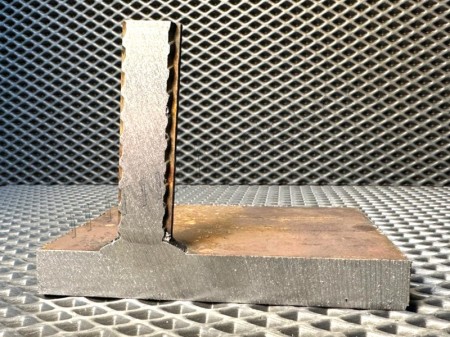

Сварка T1MF
