Наша компания Центр инженерных услуг «МОДЕЛЬЕР» выполняет весь ряд конструкторских услуг, от проектирования изделий до выполнения прочностного расчета, кроме того в прошлом году мы открыли собственный цех и запустили производство металлоизделий.

Нужно выполнить чертеж изделия?

Самая любимая работа наших специалистов – это выполнение чертежей деталей с замерами по живым изделиям. При разработке конструкторского чертежа гарантируем оформление по ЕСКД, внесение необходимых изменений в конструкцию изделия по заданию Заказчика.

ЗАКАЗАТЬ ЧЕРТЕЖИ

ЗАКАЗАТЬ ЗАМЕРЫ ИЗДЕЛИЙ

chertegi po eskizam
  1. Преимущества при заказе чертежей
  2. Выполнение чертежей детали
  3. Что такое Конструкторская документация
  4. Как заказать чертежи


Преимущества при заказе выполнения чертежей у нас

 При размещении заказа на чертежи, а также по эскизам или чертежи по образцу мы предлагаем своим клиентам несколько весомых бонусов, благодаря которым мы выгодно отличаемся от конкурентов:

  1. 3D модель.
     Работу над изделием мы начинаем с построения трехмерной модели изделия. Кроме наглядности и красивой картинки, модель обеспечивает более точное снятие размеров, проверку собираемости общей сборки. Заказчик при получении 3D модели может ее использовать для выполнения прочностного расчета или загрузки в станок с ЧПУ при изготовлении детали;
  2. Выбор форматов чертежа.
     После разработки чертежа в исходном формате мы готовы перевести чертеж в любой удобный для Вас формат файла. Например, DXF для раскроя листа, STP для станка с ЧПУ, PDF для удобства печати, JPG для размещения картинки на сайте или в тексте;
  3. Рекомендации по изменению конструкции с целью:
     повышения технологичности, снижения износа, увеличения прочности и других задач, в зависимости от вида изделия;
  4. Стоимость изготовления.
     На основе собственного производства, а также мировой промышленности, мы готовы выполнить оценку стоимости производства образца, партии или серии изделия;
  5.  Таким образом, при выполнении чертежей по эскизам в нашей компании Вы кроме самого чертежа дополнительно получаете: 3D модель, чертеж в любом формате, рекомендации по усовершенствованию и стоимость изготовления!

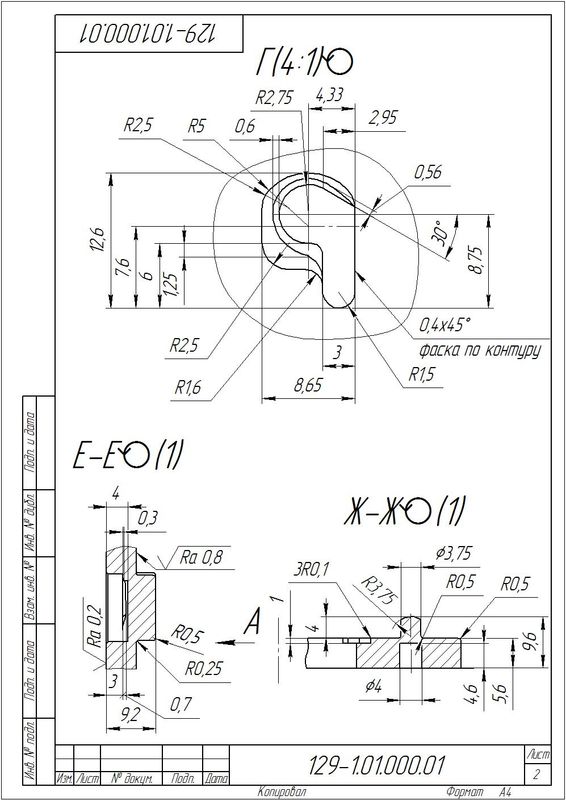

Выполнение чертежей детали

vypolnenie chertejei
Различные типы чертежей

Мы умеем выполнять различные типы чертежей, поэтому при размещении заказа важно понять: какой именно чертеж необходим именно Вам.

Если вы не очень хорошо разбираетесь в конструкторской терминологии, то просим Вас только сообщить назначение чертежа. Для чего именно Вам нужен конструкторский чертеж? А дальше наши специалисты сами выберут нужный вид и изготовят необходимый чертеж.

Наши конструкторы готовы разработать чертежи по эскизу, текстовому описанию, Техническому Заданию, а также по образцу изделия.

Имеем большой опыт разработки следующих чертежей:

  • станков, приспособлений и инструментов;
  • машиностроительных изделий;
  • оборудования для пищевой промышленности;
  • оборудования для сельскохозяйственной промышленности;
  • медицинских изделий, инструментов, протезов;
  • металлоконструкций и чертежи КМД.

Что такое Конструкторская документация

vypolnenie chertejei po eskizam

Вместо слова чертеж, специалисты часто используют выражение «Конструкторская документация» (КД), оно более емкое. КД бывает текстового (спецификации, таблицы, описания, технические условия) и графического (схема, чертеж, эскиз) вида.

На каждое изделие определяют свой состав конструкторской документации. Например, для простых металлоизделий достаточна только разработка чертежей изделия, а для оборудования необходимы: габаритный чертеж, сборочные чертежи узлов, чертежи деталей, спецификация, описание, схемы сборки и т.д.

Вся конструкторская документация разрабатывается по требованиям ЕСКД, для каждой отрасли промышленности разработаны свои стандарты.

Основные требования ЕСКД, необходимые при выполнении чертежей деталей и знакомые многим, можно скачать по ссылкам ниже:

  • ГОСТ 2.109-73 «Основные требования к чертежам»
  • ГОСТ 2.317-68 «Аксонометрические проекции»
  • ГОСТ 2.106-96 «ЕСКД. Текстовые документы»
  • ГОСТ 21.502-2007 «Правила выполнения проектной и рабочей документации металлических конструкций»

Ниже вы можете скачать шаблоны спецификации и пример заполнения.

Конструкторский чертеж изделия должен содержать список технических требований к детали, основные требования это:

  • отклонения размеров;
  • твердость поверхности;
  • термическая обработка и окраска;
  • особенности маркировки, сборки или эксплуатации.

Как заказать чертежи

Для заказа чертежей в нашей компании необходимо направить на электронную почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. материалы необходимые для разработки (эскиз, описание или ТЗ).

Для выполнения чертежа по детали, необходимо прислать фото деталей для замеров на почту или в WhatsApp. Переговоры по выполнению задания и оценки стоимости мы проводим по телефону, электронной почте и другим доступным средствам связи.

Выполняем заказы на разработку чертежей в Москве и во всех регионах России. Личное присутствие для размещения заказа и во время выполнения чертежей деталей не обязательно.

Основной офис нашей компании находится в г. Подольск Московской области.

Мы гордимся длительным сотрудничеством с Отечественными гигантами, а также Европейскими компаниями, заказчиками из США, стран СНГ и самых удаленных регионов нашей страны.

«Типовые примечания к архитектурно-строительным чертежам» скачать
